Интерфейс связи со считывателем: Dallas TM (iButton)
Максимальная длина линии от считывателя до контроллера:
- Dallas Touch Memory: не более 15 м
- Wiegand (прошивки "expanded", "extended"): не более 100 м
Наличие перемычки для выбора типа замка: есть
Тип исполнительного устройства: электромеханический/электромагнитный замок
Световая и звуковая индикация режимов работы: есть
Установка длительности открывания замка: от 0 до 25,5 c
Выход: МДП транзистор 1шт.
Интерфейс связи: RS-485
Удаленность контроллера по RS-485: до 1200 м
Напряжение питания: 12V DC
Ток потребления: 30мA
Ток коммутации: 5А
Защита от неправильного включения: есть
Рабочая температура: -30°С +40°С
Габаритные размеры (мм): 65х55х12
Режимы работы
Обычный режим - обеспечивает проход по простым и блокирующим ключам.
Режим ACCEPT - позволяет восстановить базу данных ключей. В режиме ACCEPT контроллер разрешает доступ всем подносимым ключам и при этом заносит их ID в свою память. Тем самым, проработав несколько дней в режиме ACCEPT, контроллер формирует новую базу данных ключей.
Режим TRIGGER - управление работой замка: вкл./выкл. Одно касание ключа - замок закрыт; второе касание ключа - замок открыт. Режим TRIGGER удобен в случаях, где необходимо открывать или блокировать дверь на определенный период (рабочий день, перерыв и т.д.).
Режим Блокировка - открыт проход по блокирующим ключам, простым ключам проход закрыт.

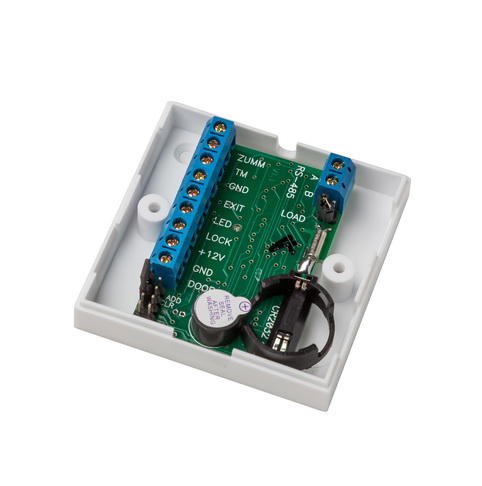

Предназначен для работы в составе сетевых и автономных СКУД. Простота в установке и обслуживании. Работает с электромагнитными и электромеханическими замками. Для управления турникетом необходимо использовать контроллер Z-5R (мод. Net)
Extended
. При подключении контроллера к компьютеру рекомендуется использовать программное обеспечение (
выбор ПО
).
Контроллер Z-5R (мод. Net) работает совместно со следующим оборудованием:
•1• конвертер
Z-397 (мод. USB Guard)
или
Z-397 (мод. Web) •2• считыватели •3• кнопка выхода
•4• электромагнитный/электромеханический замок
•5• внешний зуммер
•6• внешний светодиод
•7• датчик открытия двери
Прошивка для Z-5R (мод. Net). Поддержка режимов "триггер" и "свободный проход". Изменения: - исправлена неверная работа с блокирующими и функциональными картами. Версия: 2.21FirmWare12кБ19.09.2020Скачать
Прошивка для сетевого контроллера Z-5R (мод. Net), поддерживающая подключение пожарного датчика вместо кнопки выхода. Изменения: - исправлена неверная работа с блокирующими и функциональными картами. Версия: 2.22_fireFirmWare12кБ18.07.2019Скачать
