№ 149 - проходная с логом событий и тревожной эвакуацией

Сетевой контроль доступа Защищен от взлома. Для размещения внутри помещения. Хранение и редактирование базы ключей с именами пользователей на компьютере. Ведение лога событий Временные зоны доступа

Состав:

Диод шотки: BAT41
Извещатель: stac010ab
Карточка: IL-06M
Карточка: IL-06E
Конвертер: Z-397 (мод. Guard)
Контроллер: Z-5R (мод. Net)
Резистор: CF-0.25_1k8
Резистор: CF-0.25_3k6
Самовосстанавливающийся предохранитель: MF-R010
Считыватель: MATRIX-III (мод. RD-ALL)
Считыватель: MATRIX-III (мод. RD-ALL)
Турникет: Т7М1
Шина питания: Wago 222-415

Описание

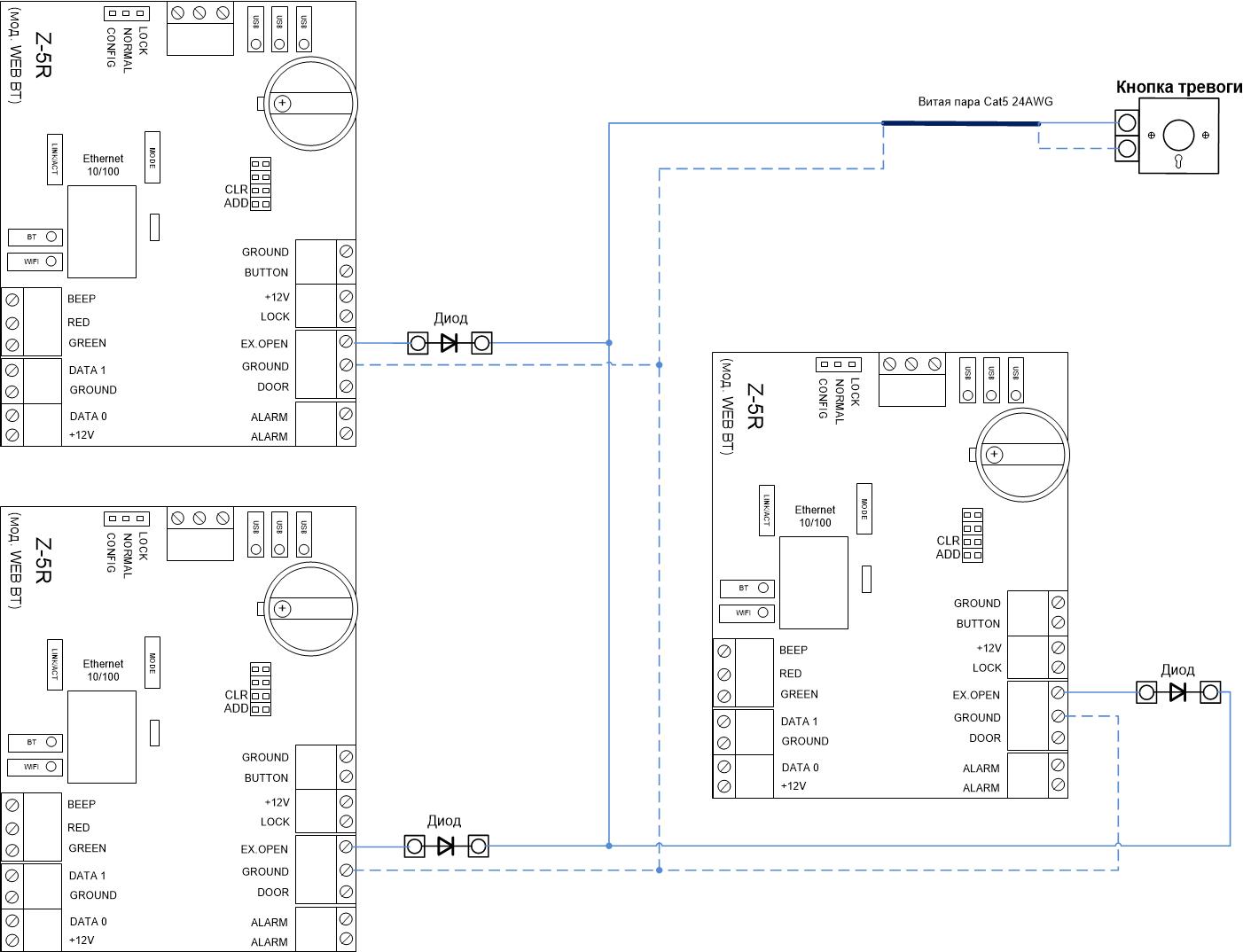

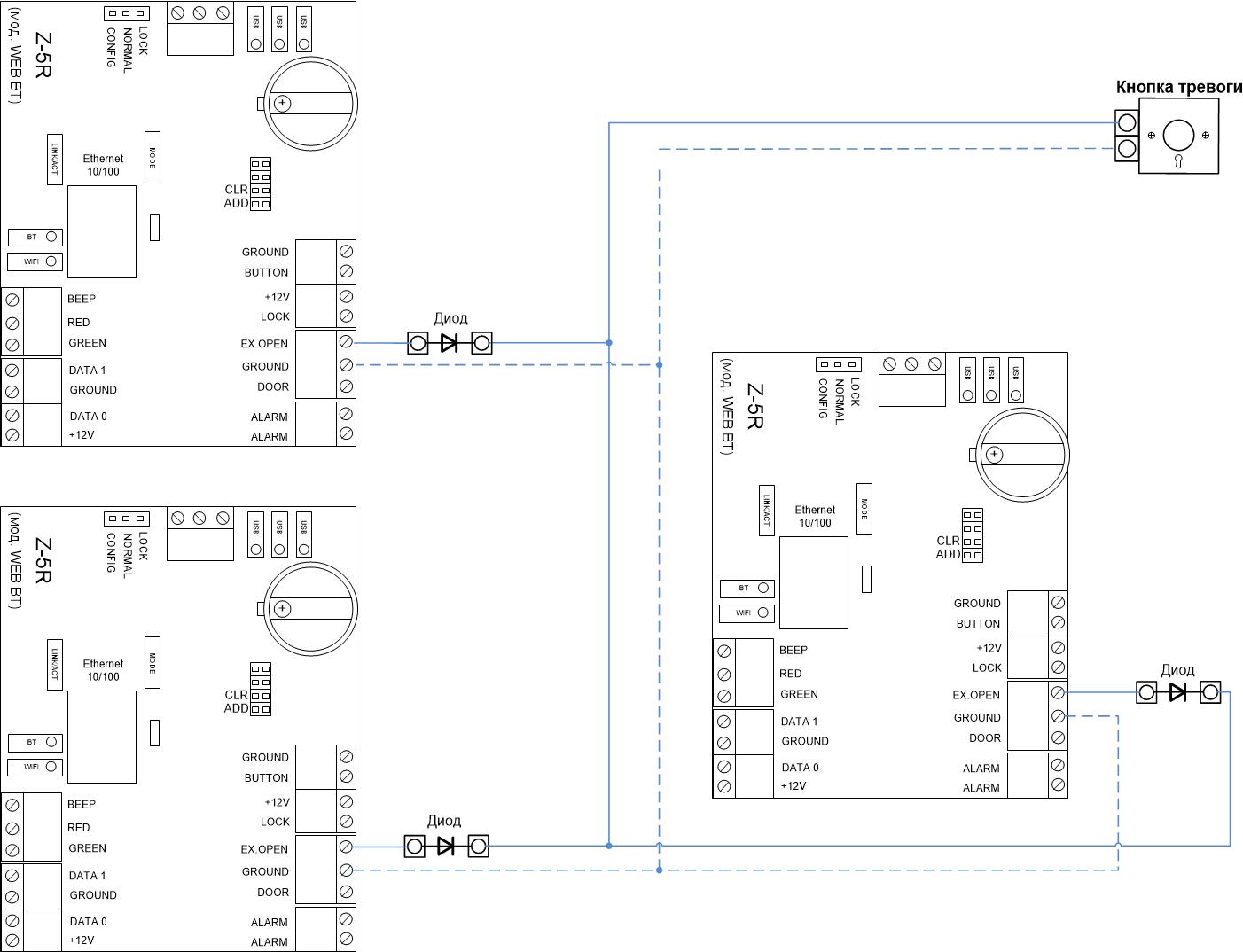

Схемы

Инструкции на оборудование

Драйвер конвертера USB/RS-422(RS-485). Все Windows x32 и x64. Кроме Win2000 и WinMe. Для Windows 10, 8 и 8.1 нужно отключить (можно временно) блокировку неподписанных драйверов. Как это сделать - описание внутри архива.
Версия: 2.12.26 Драйвер 5881кБ 16.07.2020 Скачать

Инструкция по установке драйверов для считывателей Z-2 (мод. RD_ALL), Z-2 (мод. MF), Z-2 (E HTZ RF), адаптера Z-2 (E HT Hotel), конвертеров Z-397 (мод. USB Guard), Z-397 (мод. USB).
Версия: 2.0 Руководство пользователя 754кБ 24.04.2017 Скачать

Драйвера для других операционных систем искать по этой ссылке для device FT232R. Как восстановить исходный PID, чтобы работали эти драйвера описано здесь .
Версия: 2.08.30 Драйвер 2103кБ 02.12.2009 Скачать

Удаление неправильно установившихся драйверов. Применять если при установке система запрашивает несуществующие файлы или имеются другие признаки неадекватной работы драйверов. Удаляются все устройства и драйвера FTDI. Перед запуском remove.bat с правами администратора желательно отключить все USB устройства (кроме мыши и клавиатуры).
Версия: 2.08.28 Драйвер 223кБ 10.07.2014 Скачать

Базовая прошивка Z-5R (мод. Net).
Версия: 1.5 FirmWare 559кБ 13.04.2017 Скачать

Схема подключения датчика пожарной сигнализации к контроллерам с прошивками "fire".
Версия: 1.2 Руководство пользователя 643кБ 03.08.2020 Скачать

Схема подключения Z-5R (мод. Net) к электромагнитному замку. Руководство пользователя 621кБ 10.11.2011 Скачать

Схема подключения Z-5R (мод. Net) к электромеханическому замку. Руководство пользователя 591кБ 10.11.2011 Скачать

Программные продукты - цены Прайс-лист 202кБ 25.10.2022 Скачать

Matrix-III (мод. RD_ALL) заводская прошивка.
Версия: 31 FirmWare 121кБ 30.08.2016 Скачать

Matrix-III (мод. RD_ALL) прошивка для работы с банковскими картами.
Версия: 31_t FirmWare 121кБ 01.09.2016 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номер карты на порты RS-232/485. Пока карта в поле происходит непрерывная передача кода(Em-Marine[4400] 129,57269(перевод строки)) каждые 0.5 - 1 секунду. "No Card" - не передается.
Версия: 19 FirmWare 260кБ 08.07.2015 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты на порты RS-232/485, xxx xxxxx (8 символов) и перевод строки.
Версия: 20 FirmWare 260кБ 08.07.2015 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Не выводит сообщение "NO CARD" во второй строке сообщения.
Версия: 21 FirmWare 261кБ 08.07.2015 Скачать

Сетевая прошивка для Matrix-III (мод. RD_ALL). Меняет логику работы изделия по RS-485 и позволяет реализовать опрос нескольких считывателей по одной линии RS-485.
Версия: 1.1 FirmWare 261кБ 16.02.2010 Скачать

Сетевая прошивка для Matrix-III (мод. RD_ALL). Меняет логику работы изделия по RS-485 и позволяет реализовать опрос нескольких считывателей по одной линии RS-485. Не выводит сообщение NO Card. Продолжение прошивки v.1.2, но работает только по опросам. (v.1.2 - сама отдает номер с серийным номером и по опросам). Лидирующие нули убираются.
Версия: 406 FirmWare 116кБ 20.07.2017 Скачать

Сетевая прошивка для Matrix-III (мод. RD_ALL). То же, что и v.406, но номер передается в виде 13-ти десятичных цифр. Лидирующие нули не убираются. В качестве сетевого номера используется серийный номер RD_ALL. Получить: В терминале набираем 'i' и получаем несколько строк информации. (Пример первой строки)The MATRIX-III RD-ALL S/N:16422 [0501]. 16422 - это серийный номер. Формируем запрос(ASCII): #16422[пробел]r[Enter]. Можно вместо "r" набрать "R" [Enter] - 0x0D, 0x0A(надо).
Версия: 407 FirmWare 116кБ 17.02.2017 Скачать

Сетевая прошивка для Matrix-III (мод. RD_ALL). Работает только по опросам. (#NNNNN r[Enter] N - 5ти значный серийный номер изделия, получить его можно, подав команду 'i' 9600. Получена строка = The MATRIX-III RD-ALL S/N:16422 [0501] ; 16422 - это серийный номер изделия). Вывод: 5-ти байт в 13-ти значном десятичном числе, лидирующие нули тоже выводятся. Пример: 0000007862397.
Версия: 409 FirmWare 126кБ 20.07.2017 Скачать

Сетевая прошивка для Matrix-III (мод. RD_ALL). То же самое, что и прошивка v.409, но лидирующие нули не выводятся. Пример: 7862397.
Версия: 410 FirmWare 116кБ 20.07.2017 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Отсутствие вывода информации об изделии на порты RS-232/485 при включении питания.
Версия: 1.1 FirmWare 261кБ 16.09.2010 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты в шестнадцатеричном формате (HEX).
Версия: 10-HEX FirmWare 260кБ 16.09.2010 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты на порты RS-232/485 в формате идентичном контроллерам Bolid, принимающим код карты по Wiegand 26.
Версия: 10-b FirmWare 260кБ 27.01.2011 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номер карты в шестнадцатеричном формате (HEX) символами конец строки, возврат каретки. Для работы с 1С через драйвер торгового оборудования Атолл.
Версия: 10-A FirmWare 260кБ 23.09.2010 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты в стандарте Wiegand-42.
Версия: W-42 FirmWare 141кБ 29.11.2013 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты в Wiegand 26 без символа конец строки, возврат каретки. FirmWare 121кБ 08.09.2014 Скачать

Прошивка для Matrix-III (мод. RD_ALL), позволяющая работать с картами Mifare по интерфейсу Wiegand-34.
Версия: 33 FirmWare 122кБ 07.12.2016 Скачать

Прошивка для Matrix-III (мод. RD_ALL), выводящая номер карты в десятеричном формате (13 знаков).
Версия: 34 FirmWare 120кБ 09.12.2016 Скачать

Прошивка для Matrix-III (мод. RD_ALL), 1-Wire ROM Function Commands Match ROM [55h] (BETA) - проверено GalileoSkу.
Версия: 10.51.00.00 FirmWare 122кБ 23.06.2017 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Изменение вывода номера карты для mifare 7 UID (первые младшие цифры не меняются). Ограничение разрядности до 5ти байт. (Не используемые байты заполняются нулями).
Версия: 131 FirmWare 121кБ 04.09.2017 Скачать

Прошивки для Matrix-III (мод. RD_ALL) выдают в конце строки символ положения считывателя при установке: R-right (правый), L-left (левый). При подключении двух считывателей к одному контроллеру прошивки позволяют определить, какой из них установлен справа, а какой - слева.
Версия: 46L, 47R FirmWare 289кБ 04.10.2017 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты младшими байтами вперед для 7UID карт по RS232-485. Именно то, что передается в квадратных скобках: 7UID [XXXXXXXXYYYYYY] ( 4UID [XXXXXXXX] ). Пример: Mifare[04F7CF9AD32180] UL (0044,00) 154,53239.
Версия: 48 FirmWare 142кБ 16.11.2017 Скачать

Диод шотки: BAT41 - 80кБ 03.05.2018 Скачать

Извещатель: stac010ab - 254кБ 29.03.2018 Скачать

Резистор: CF-0.25_1k8 - 320кБ 09.06.2018 Скачать

Самовосстанавливающийся предохранитель: MF-R010 - 55кБ 27.04.2017 Скачать

Турникет: Т7М1 - 916кБ 08.06.2018 Скачать

Шина питания: Wago 222-415 - 459кБ 04.05.2017 Скачать
