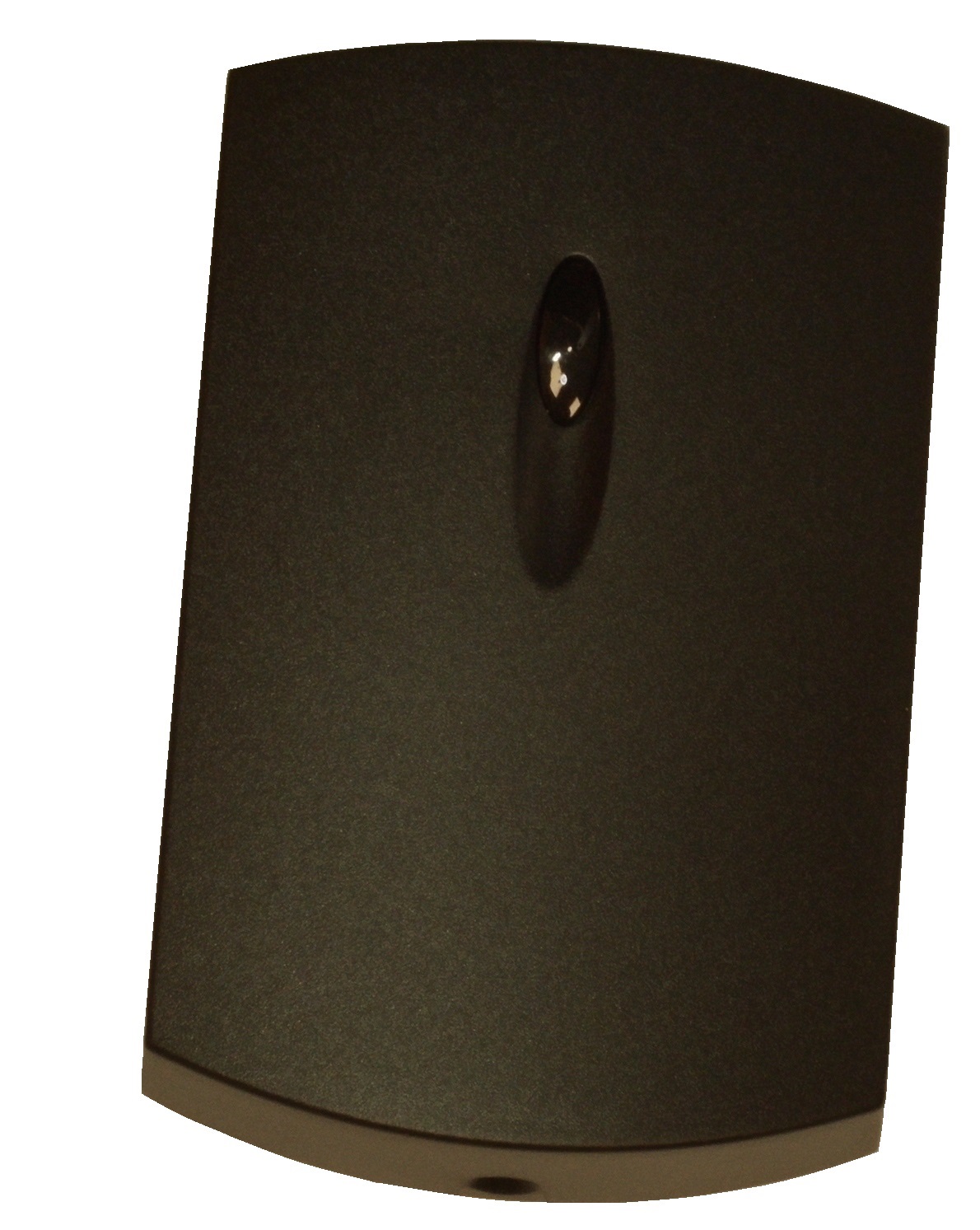

RFID-считыватель 13,56 МГц и 125 кГц
Модель: Matrix-III (мод. RD_All)

Основные характеристик:

Одновременная работа в двух диапазонах 13,56 МГц и 125 кГц
Выбор коммуникационных интерфейсов
Влаго и пыле защищенный корпус
Привлекательная цена
Конфигурирование или обновление firmware

Чертеж мультиформатного считывателя Matrix-III (мод.RD_All)

Руководство Интернет-магазин ЧАВО

Технические характеристики:

Рабочая частота: 13,56 МГц и 125 кГц одновременно
Работа с идентификаторами: Mifare-UL (чтение и запись)
Работа с идентификаторами: EM-Marine, HID ProxCard II, Mifare (только чтение номера)
Дальность чтения: 4-10 см
Напряжение питания: 8 - 18В постоянного тока
Потребление тока: 135мA
Cветовая и звуковая индикация: есть
Материал корпуса: ABS пластик
Цвет корпуса: темно-серый металлик, светлый перламутр
Выходной интерфейс: RS-232, RS-485, Wiegand 26, Dallas Touch Memory
Максимальная длина линии от считывателя до контроллера:
- Dallas Touch Memory: не более 15 м
- Wiegand: не более 100 м
Габаритный размер (мм): 115х75х22
Рабочая температура: -40°С +50°С
Шифровальных (криптографических) функций не имеет

Применение

Сопутствующие товары

Инструкции

Драйвера

Программы

ПО Place Card - позволяет с помощью адаптеров Z-2 (мод. E HTZ RF) , Z-1 (мод. NZ) , Z-2 (мод. E HT) , настольных считывателей Z-2(мод. RD_ALL) , Z-2(мод. MF) , Z-2(мод. MF CCID) , или считывателей Matrix-III (мод. RD-All) , Matrix-V (мод. E S RF)</u><strong><u> , Matrix-III (мод. MF K Net) , CP-Z-2 (мод. MF-I) с конвертерами Z-397 (мод. USB) , Z-397 (мод. USB Guard) (в режиме Normal), Z-397 (мод. Web) (режим Server) выводить код карт в формы программ СКУД. Программа работает только с заводскими версиями прошивок адаптеров и считывателей. Изменения: - в окне "Параметры http запроса" изменения не отменялись при нажатии кнопки "Отмена"; - исправлено: в таблицах неправильно устанавливался порядок столбцов; - исправлено: неправильно устанавливался тип ключа при импорте/экспорте списка ключей из/в БД BaseZ5R v1.37 (баг v2.1.0); - изменена функция w() и w2() в параметрах формата: поддержка кодировок Wiegand с 26 по 64; - изменено окно "Настройка столбцов": дизайн, +кнопка "Применить", возможность изменять порядок столбцов; - изменено окно "Фильтры для форматов": дизайн, +кнопка "Применить", возможность изменять порядок фильтров; - изменено окно "Параметры формата": дизайн, +кнопка "Применить", +поле "Фильтр:"; - изменено окно "Параметры ключа": дизайн; - изменено окно "Внешние инструменты": дизайн, +поле "Рабочая папка"; - страница "Командная строка" заменена на модальное диалоговое окно "Параметры командной строки"; - оптимизированы таблицы: "Список ключей", "Форматы"; - добавлена команда "Продублировать" в контекстное меню таблицы на странице "Форматы" и в окне "Фильтры для форматов"; - изменено окно "Параметры http запроса": добавлена кнопка "Применить"; - добавлена настройка внешних инструментов: гл.меню -> Инструменты -> Внешние инструменты...; - добавлен язык Китайский (упрощённый); - добавлена возможность запуска с помощью: Пуск -> Выполнить -> "placecard" -> OK.
Версия: 2.1.7 SoftWare 2680кБ 10.03.2020 Скачать

Firmware

Matrix-III (мод. RD_ALL) заводская прошивка.
Версия: 31 FirmWare 121кБ 30.08.2016 Скачать

Matrix-III (мод. RD_ALL) прошивка для работы с банковскими картами.
Версия: 31_t FirmWare 121кБ 01.09.2016 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Изменения: - для mifare прямая передача кода - UID как считывается с карты.(соответствует Z2USB_MF и CPZ2MFI, Matrix2(3)MFI ) в формате HEX; - поддержка команды "Search rom"; - Wiegand W58: передача всех 7-ми байт; - ТМ: передает 6-ть цифр, т.е. последний байт в 7 UID коде не передается; em-marine и HID - передается только 3 байта.
Версия: 10.51.00.04 FirmWare 142кБ 28.11.2019 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Изменение вывода номера карты для mifare 7 UID (первые младшие цифры не меняются). Ограничение разрядности до 5ти байт. (Не используемые байты заполняются нулями).
Версия: 131 FirmWare 121кБ 04.09.2017 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Изменения: - 7- байтный UID номер карты предается прямо, как читается. В этом случае проблема возникает с Wiegand 26, так как у 7UID карт первая цифра обычно 04(код NXP); - Время импульса увеличено для банковских карт (как и в прошивке версии 31t); - Ограничения по размерности кода нет (как в прошивке версии 131).
Версия: 10.51.00.03 FirmWare 142кБ 16.10.2019 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номер карты на порты RS-232/485. Пока карта в поле происходит непрерывная передача кода(Em-Marine[4400] 129,57269(перевод строки)) каждые 0.5 - 1 секунду. "No Card" - не передается.
Версия: 19 FirmWare 260кБ 08.07.2015 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты на порты RS-232/485, xxx xxxxx (8 символов) и перевод строки.
Версия: 20 FirmWare 260кБ 08.07.2015 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Не выводит сообщение "NO CARD" во второй строке сообщения.
Версия: 21 FirmWare 261кБ 08.07.2015 Скачать

Сетевая прошивка для Matrix-III (мод. RD_ALL). Меняет логику работы изделия по RS-485 и позволяет реализовать опрос нескольких считывателей по одной линии RS-485.
Версия: 1.1 FirmWare 261кБ 16.02.2010 Скачать

Сетевая прошивка для Matrix-III (мод. RD_ALL). Меняет логику работы изделия по RS-485 и позволяет реализовать опрос нескольких считывателей по одной линии RS-485. Не выводит сообщение NO Card. Продолжение прошивки v.1.2, но работает только по опросам. (v.1.2 - сама отдает номер с серийным номером и по опросам). Лидирующие нули убираются.
Версия: 406 FirmWare 116кБ 20.07.2017 Скачать

Сетевая прошивка для Matrix-III (мод. RD_ALL). То же, что и v.406, но номер передается в виде 13-ти десятичных цифр. Лидирующие нули не убираются. В качестве сетевого номера используется серийный номер RD_ALL. Получить: В терминале набираем 'i' и получаем несколько строк информации. (Пример первой строки)The MATRIX-III RD-ALL S/N:16422 [0501]. 16422 - это серийный номер. Формируем запрос(ASCII): #16422[пробел]r[Enter]. Можно вместо "r" набрать "R" [Enter] - 0x0D, 0x0A(надо).
Версия: 407 FirmWare 116кБ 17.02.2017 Скачать

Сетевая прошивка для Matrix-III (мод. RD_ALL). Работает только по опросам. (#NNNNN r[Enter] N - 5ти значный серийный номер изделия, получить его можно, подав команду 'i' 9600. Получена строка = The MATRIX-III RD-ALL S/N:16422 [0501] ; 16422 - это серийный номер изделия). Вывод: 5-ти байт в 13-ти значном десятичном числе, лидирующие нули тоже выводятся. Пример: 0000007862397.
Версия: 409 FirmWare 126кБ 20.07.2017 Скачать

Сетевая прошивка для Matrix-III (мод. RD_ALL). То же самое, что и прошивка v.409, но лидирующие нули не выводятся. Пример: 7862397.
Версия: 410 FirmWare 116кБ 20.07.2017 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Отсутствие вывода информации об изделии на порты RS-232/485 при включении питания.
Версия: 1.1 FirmWare 261кБ 16.09.2010 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты в шестнадцатеричном формате (HEX).
Версия: 10-HEX FirmWare 260кБ 16.09.2010 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты на порты RS-232/485 в формате идентичном контроллерам Bolid, принимающим код карты по Wiegand 26.
Версия: 10-b FirmWare 260кБ 27.01.2011 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номер карты в шестнадцатеричном формате (HEX) символами конец строки, возврат каретки. Для работы с 1С через драйвер торгового оборудования Атолл.
Версия: 10-A FirmWare 260кБ 23.09.2010 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты в стандарте Wiegand-42.
Версия: W-42 FirmWare 141кБ 29.11.2013 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты в Wiegand 26 без символа конец строки, возврат каретки. FirmWare 121кБ 08.09.2014 Скачать

Прошивка для Matrix-III (мод. RD_ALL), позволяющая работать с картами Mifare по интерфейсу Wiegand-34.
Версия: 33 FirmWare 122кБ 07.12.2016 Скачать

Прошивка для Matrix-III (мод. RD_ALL), выводящая номер карты в десятеричном формате (13 знаков).
Версия: 34 FirmWare 120кБ 09.12.2016 Скачать

Прошивка для Matrix-III (мод. RD_ALL), 1-Wire ROM Function Commands Match ROM [55h] (BETA) - проверено GalileoSkу.
Версия: 10.51.00.00 FirmWare 122кБ 23.06.2017 Скачать

Прошивки для Matrix-III (мод. RD_ALL) выдают в конце строки символ положения считывателя при установке: R-right (правый), L-left (левый). При подключении двух считывателей к одному контроллеру прошивки позволяют определить, какой из них установлен справа, а какой - слева.
Версия: 46L, 47R FirmWare 289кБ 04.10.2017 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты младшими байтами вперед для 7UID карт по RS232-485. Именно то, что передается в квадратных скобках: 7UID [XXXXXXXXYYYYYY] ( 4UID [XXXXXXXX] ). Пример: Mifare[04F7CF9AD32180] UL (0044,00) 154,53239.
Версия: 48 FirmWare 142кБ 16.11.2017 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Изменены параметры Wiegand: - длительность импульса 400us; - интервал между импульсами 2000us. Проверено GalileoSky.
Версия: 10.51.00.01 FirmWare 142кБ 16.04.2019 Скачать

Прошивка для Matrix-III (мод. RD_ALL). Вывод номера карты в шестнадцатеричном формате (HEX) с префиксом типа карты. Префикс типа карты (первая цифра): 1 - ем-marine; 2 - hid; 3 - mifare (4 UID и 7UID разный размер пакета); 4 - icode. Передача номера карты старшими байтами вперед. Завершение передачи: CRLF.
Версия: 27 FirmWare 142кБ 15.07.2019 Скачать

Полезные ccылки

Цена/Cклад/Модификации

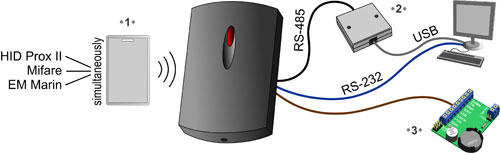

Подключение мультиформатного считывателя Matrix-III (мод.RD_All) к контроллеру СКУД
