Оборудование Сетевые контроллеры Z-5R (мод. Web)

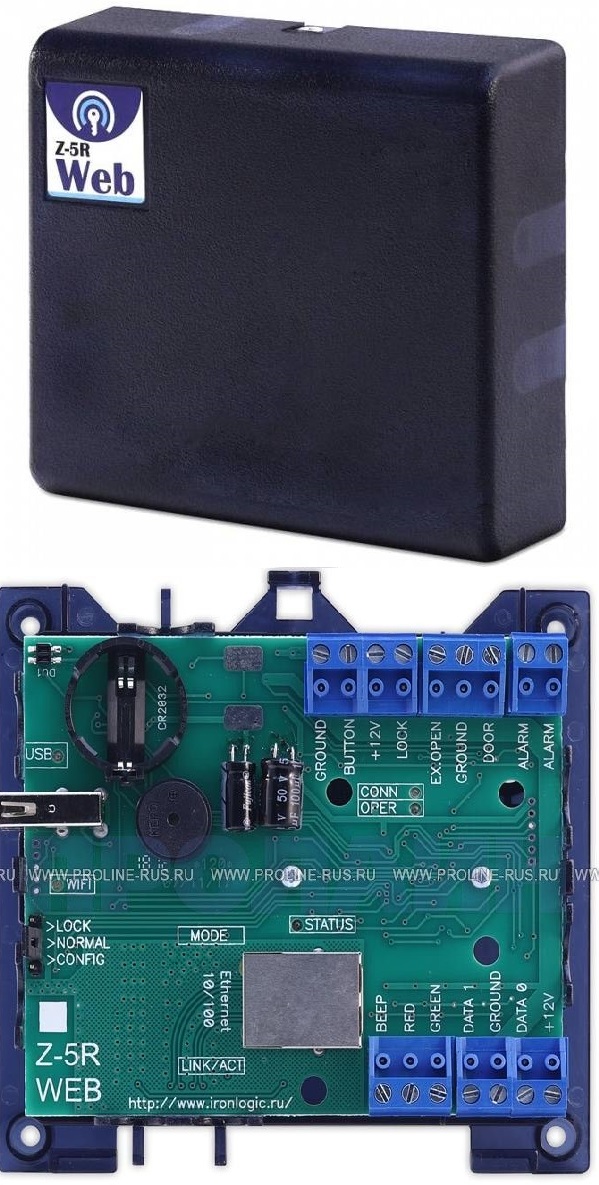

IP-контроллер СКУД
Модель: Z-5R (мод. Web)

Основные характеристики:
  • Низкая цена
  • Быстрый монтаж и подключение
  • Автономный и сетевой режим работы
  • Конвертер не нужен
  • Подключение через сети: Ethernet, Wi-Fi и 3G/4G-modem
  • Web-интерфейс для конфигурирования модуля связи и начальных установок модуля контроллера (вход в WEB-интерфейс для версий модуля связи до 1.0.146 – IP-адрес: 1.1.1.1; для версии модуля связи от 1.0.147 – IP-адрес: 192.168.10.1)
  • Режим Обычный / TRIGGER / Блокировка / Свободный проход
  • Режим Web-JSON
  • Выбор ПО
  • Внимание! Программное конфигурирование контроллера осуществляется через ​ ПО Guard Light (турникет, шлюз, охрана и другие режимы). Схема подключения находится в программной конфигурации контроллера в ПО Guard Light.
  • ВАЖНО! Категорически не рекомендуется устанавливать батарейку CR2032 в контроллер, она мешает работе контроллера
Чертеж сетевого контроллера СКУД Ethernet Z-5R (мод. Web)

Технические характеристики:

  • Количество ключей: два банка по 8168 шт.
  • Количество запоминаемых событий: 8192 шт.
  • Типы записываемых ключей: простой, мастер, блокирующий
  • Интерфейс связи со считывателем: Dallas TM (iButton), Wiegand 26/34/42/50
  • Максимальная длина линии от считывателя до контроллера:
  • - Dallas Touch Memory: не более 15 м
  • - Wiegand: не более 100 м
  • Тип исполнительного устройства: электромеханический/электромагнитный замок, турникет
  • Световая и звуковая индикация режимов работы: есть
  • Количество выходов для управления индикацией считывателей: 3 (red, green, sound)
  • Установка длительности открывания замка: от 0 до 25,5 c
  • Выход: МДП-транзисторы
  •            количество: 2 шт.
  •            нагрузочная способность: Lock - до 5 А, Button - до 3 А
  • Интерфейс связи: Ethernet, Wi-Fi, 3G/4G-modem
  • Количество расписаний: 8
  • Количество доп. входов: 2
  • Количество сигнальных выходов: 1 (оптоизолированный)
  • Вход пожарной сигнализации: да
  • Количество выходов для управления индикацией считывателей: 3 (red, green, sound)
  • Дополнительный выход питания считывателей: да (защищен от КЗ)
  • Напряжение питания: 12B
  • Ток потребления: 300мA
  • Ток коммутации: 5А
  • Защита от неправильного включения: есть
  • Рабочая температура: +5°С +50°С
  • Габаритные размеры (мм): 116x104x37

Режимы работы
Применение
Инструкции
Программы
Прошивки (Firmware)
Полезные ccылки

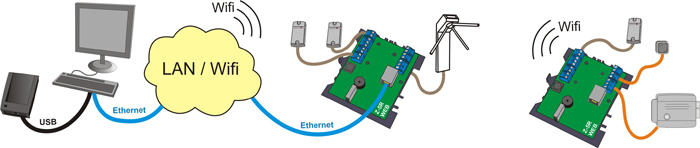

Подключение сетевого контроллера СКУД Ethernet Z-5R (мод. Web)
