Общие рекомендации по монтажу СКУД
Общие рекомендации по монтажу СКУД
При монтаже любой СКУД существует целый ряд часто встречающихся монтажных ошибок, следствием которых становятся незапланированные работы по их устранению и задержка запуска объекта.
Считыватели
Dallas, 1-Wire, TM и iButton
Все эти слова в СКУД синонимы, так как являются названием одного и того же интерфейса для подключения считывателей – Dallas Touch Memory. При расстоянии более 2 метров от считывателя до контроллера настоятельно рекомендуется витая пара. Рекомендуемая дальность подключения считывателя по ibutton – не более 15 метров, но при идеальной линии можно подключить на расстоянии до 30 метров. Для подключения нужно как минимум две пары – одна сам сигнал, повитый с проводом, подключенным к земле, вторая питание +12 вольт, также повитый с проводом, подключенным к земле.
И вообще, чем больше и толще провода соединяющие землю контроллера с землёй считывателя, тем лучше работа. Все свободные жилы кабеля UTP 5e подключаются на GND со стороны считывателя и контроллера.

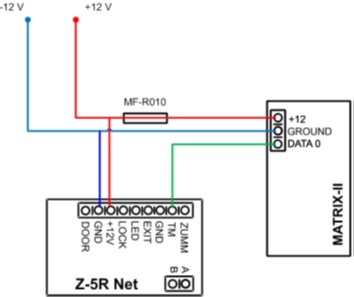

Для защиты от взлома нужно подавать +12 вольт на считыватель через самовосстанавливающийся предохранитель, например, «MF-R010». (Напряжение до 60 В; ток до 100 мА; сопротивление до 4,5 Ом.)
Включается предохранитель в разрыв линии питания внешнего считывателя. Установить его рекомендуется как можно ближе к контроллеру или блоку питания. Он защитит систему от выхода из строя при коротком замыкании проводов питания на считывателе. Интерфейс iButton позволяет подключать на одну линию несколько считывателей (для считывателей Ironlogic до 5 шт.), при этом главное устройство (контроллер), управляющее линией, только одно. При использовании считывателей серии Matrix следует обратить внимание, что изначально на большинстве из них включен протокол Wiegand, а для включения протокола iButton один из выводов необходимо подключить к земле (GND). К сожалению, не везде один и тот же, поэтому уточняйте в инструкции для каждой модели считывателя.
Wiegand (Виганд)

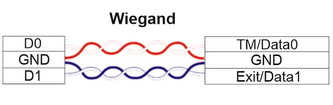

Этот способ подключения считывателя к контроллеру, использует два информационных сигнала DATA0 и DATA1. Обладает большей дальностью – до 100 метров. В качестве наиболее часто встречающейся ошибки является использование одной витой пары для обоих сигналов. Правильное включение предполагает две витых пары, одна для DATA0/Ground, вторая DATA1/Ground.
Правило – «чем лучше земля, тем лучше связь», здесь с увеличением расстояния становится неукоснительным. При подключении следует проверять разрядность передаваемых данных считывателем и готовность их принимать контроллером. Наиболее распространенным является Wiegand-26, если разрядность не указана, то имеется в виду только такая. К недостаткам по сравнению с iButton следует отнести однократность передачи и, как следствие, невозможность выяснить – удерживают карту у считывателя или уже убрали. Но это позволяет подключать не только несколько считывателей к одному контроллеру, но и несколько контроллеров могут быть подключены к одному считывателю (это справедливо только для считывателей, которые поддерживают оба интерфейса: Wiegand и Dallas). Для защиты от взлома также нужно подавать +12 вольт на считыватель через самовосстанавливающийся предохранитель, например, «MF-R010».
Подключение считывателей сторонних производителей

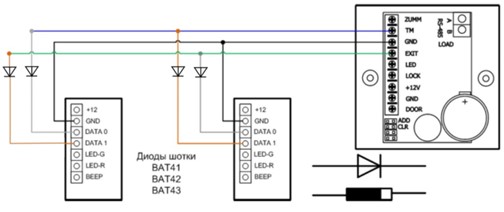

Для подключения считывателей сторонних производителей (не поддерживающих Dallas) к контроллерам Iron Logic нужно использовать диоды на каждый выход Data 0 и Data 1. Желательно использовать диоды Шоттки, например, 1N5817.

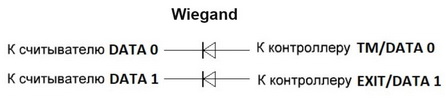

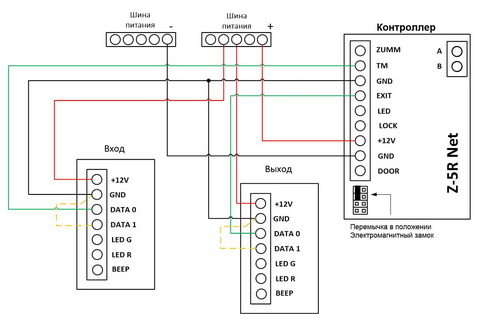

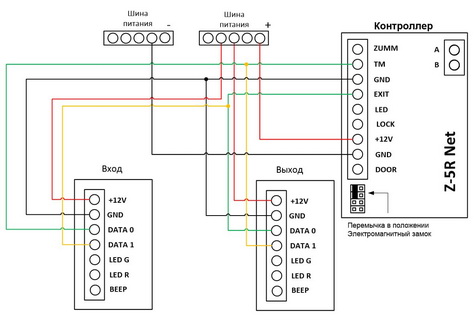

Схема подключения считывателей по Wiegand.
Кнопка, геркон, датчики
Используйте витую пару 5 категории. Подключайте сигнал от кнопки или датчика одной витой парой с сигналом Земля (GND), например, синий и бело-синий.
При значительном удалении кнопки выхода от контроллера, её лучше подключать через промежуточное реле, чтобы исключить помехи в длинной линии.
Контроллер для нормального функционирования получает информацию от датчиков. В общем представлении датчик это просто два контакта, например, реле, геркона, кнопки. Как правило, все они «висят в воздухе», то есть, не подключены к каким-либо электрическим цепям и им всё равно, куда подключен сигнальный, а провод куда земляной. Выходные транзисторы оптронов турникета – тоже датчики, только полярные, им уже важно, куда подключать землю, куда сигнал. Подключение лучше выполнять всё той же витой парой, только частотные свойства здесь не важны, а важна помехозащищенность, которую обеспечивает витая пара. Таким образом, сигнал подается по одному проводу пары, а земля по-другому. Не рекомендуется использовать земляной провод для подключения других устройств – считывателей и тем более замков. Если расстояние менее 1 метров, то возможно применение не витого провода и использование общего земляного провода для кнопки и геркона. Но при расстояниях более 2 метров лучше не экспериментировать и использовать витую пару.
При использовании резисторного способа идентификации датчиков (для контроллеров с программной конфигурацией) рекомендуется витая пара при любом расстоянии до контроллера, резистор можно устанавливать, с любой стороны, или возле датчика, или возле контроллера. При установке резисторов возле датчика можно обойтись одной витой парой, если оба датчика подключаются к одному входу. При расстоянии более 30 метров резисторную идентификацию лучше не использовать.
Этот способ корректно работает только с сухими контактами, если это потенциальные выходы (0-5В, например, в турникете) последовательно с резисторами 1,8 КОм и 3,6 КОм необходимо включать диоды Шоттки, анодом в сторону контроллера.
Замок
Замок представляет собой большой электромагнит, рассчитанный на ток до одного ампера в случае электромагнитного замка и до 3-5 ампер в случае электромеханического.
Электромагнитный замок откроется только, когда будет погашена запасенная им энергия. Для ускорения этого процесса в контроллеры серии Z-5R встроена схема гашения энергии, позволяющая сделать это за 0,1 секунды, вместо 0,5-1,5 секунды при использовании шунтирующего диода. При большом количестве проходов в минуту схема гашения может перегреть силовой ключ, и контроллер выйдет из строя. Поэтому, если число людей, проходящих в минуту через дверь более 10, то рекомендуется установить шунтирующий диод, напряжение и ток этого диода должны быть не меньше значений указанных для замка.
Для электромагнитного замка диод подключается параллельно замку и последовательно с варистором. Цветным кольцом обозначен катод диода (минус) Катод диода (минус) подключается к плюсу питания замка.
Электромагнитный замок постоянно под напряжением, и если разорвать линию 12 Вольт, которая идет от схемы к блоку питания, то вся схема (считыватель и контроллер) получать удар высокого напряжения обратной полярности. От этого защищает диод, включенный параллельно питанию контроллера, он замыкает удар на себя. С ударом при отключении электромагнитного замка справляется встроенная схема гашения, а от обратного напряжения она не защитит, поэтому ставим диод параллельно питанию контроллера.
Для электромеханического замка диод подключается параллельно замку. Катод диода (минус) подключается к плюсу питания замка.
Питание
При большой длине проводов питания 12 вольт, существенную роль начинает играть их сопротивление и индуктивность. Если первая проблема интуитивно понятна любому знакомому с Законом Ома и исправляется более толстым проводом, то вторая не столь очевидна, а при длине проводов питания более 20 метров уже требует применять меры по защите от неё. Сама проблема проявляет в виде мощного кратковременного выброса напряжения в проводах питания в момент выключения тока в замке, причём с выбросом в самом замке это не связано и имеет меньшие масштабы. Поэтому для гашения достаточно установить дополнительный конденсатор возле контроллера, ёмкостью 1000-4700 микрофарад и напряжением в полтора раза большим напряжения питания, то есть при 12 вольтовом питании конденсатор должен быть рассчитан на 18 вольт. И чем длиннее провода и больше ток замка, тем больше должна быть ёмкость конденсатора.
Для некоторых кажется естественным установка выключателя в цепь питания контроллера, однако электромагнитному замку в этом случае некуда сбрасывать энергию, если у него нет шунтирующего диода (картинка).
Также, является проблемой, слишком большое число проводников, подключаемых к минусу и плюсу блока питания. Попытка скрутить их вместе и затолкнуть в клемму контроллера порой становится не простым испытанием, особенно в ограниченном и плохо освещенном месте. Возникает большая вероятность выпадения этой скрутки при попытке зажать. Многожильные проводники плохо фиксируются в разъеме, отдельные жилы могут обламываться и могут замыкать соседние контакты, поэтому их обязательно нужно обжимать специальными гильзами. Проще решить все перечисленные проблемы, используя пружинные соединители WAGO.

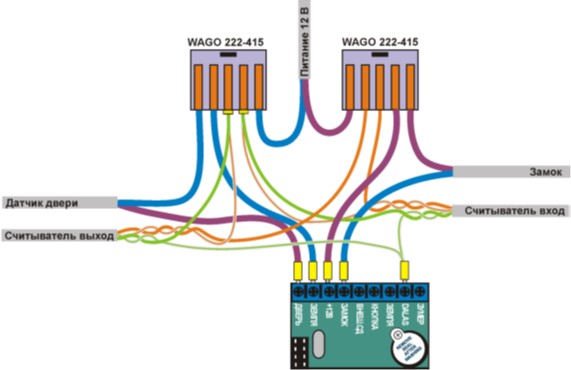

Их пружинные зажимы одинаково хорошо зажимают и толстые и тонкие провода и не требуют специального инструмента. Две клеммы по пять контактов позволяют быстро и надежно подвести питание и землю ко всем точкам схемы без скруток.
Требования к блокам питания
В зависимости от того к какому прибору контроля доступа подается энергоснабжение к блокам питания предъявляются различные, зачастую диаметрально противоположные, требования. К примеру, для обеспечения энергией электромагнитных замков необходима небольшая сила тока - около 0,5А. Но при этом, для обеспечения резервного питания на длительный срок они требуют аккумулятор с емкостью до 30-40 Аh (24*0,5=12 Аh на сутки). Необходимо выбирать такие устройства электропитания, которые имели бы защиту от перегрузки аккумуляторной батареи.
Потребление тока и выбор блока питания
Потребление тока контроллеров и считывателей довольно мало. Одним блоком питания можно обеспечить долговременную автономную работу нескольких десятков этих устройств. Однако подключение к системе контроля доступа электромагнитных замков рекомендуется осуществлять отдельно.
ТОКИ ПОТРЕБЛЕНИЯ. Контроллер Z-5R - 45 мА. Считыватель Matrix II - 35 мА. Замок электромагнитный – более 300 мА
ВЫВОД: поскольку вся электроника потребляет 80 мА., а замок более 300 мА. то и блок питания необходимо выбирать соответствующий замку.

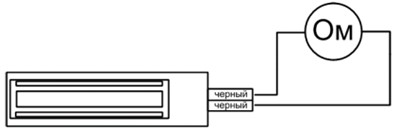

Ток потребления замка можно высчитать, измерив омметром его сопротивление.
Закон Ома. I = U/R
Ток потребления 0.5 А = 12 В / 24 Ом

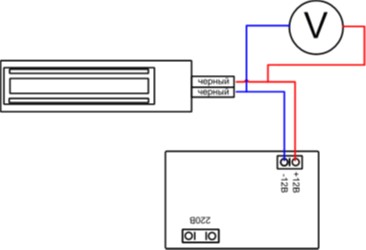

Напряжение на контроллере без нагрузки должно быть меньше максимально допустимого напряжения питания.
Напряжение под номинальной нагрузкой должно быть больше минимально допустимого напряжения питания.
Выбор типа проводов. Рекомендуем использовать ШВВП 2*2,5 / 2*0,75. При использовании UDP 24 AWG 5E ВАЖНО помнить! Этот провод имеет высокое погонное сопротивление. 0,1 Ом на 1м. на каждую линию. При токе потребления 0,5 А падение напряжение на каждые 10 метров составит: 0,1*2*0,5*20 = 1 Вольт.
Линия RS-485
Сама линия RS-485 это два провода, одним проводом соединяются все клеммы «A», другим – все клеммы «B». Несмотря на кажущуюся простоту, не у всех есть полное понимание, как правильно построить линию связи, а подводных камней здесь много. Озвучим основные правила при прокладке линий RS-485 для СКУД:
Основные правила при прокладке линий RS-485 для СКУД:
1) Линия обязательно выполняется витой парой. Длина магистрали до 1200 м. Даже на малых расстояниях простые провода неспособны защитить линию связи от помех. Оптимальным является использование проводов для сетей Ethernet 5 категории (Например, UTP Cat5e). Так же, при прокладке линий вне зданий, следует помнить о том, что не все кабели Ethernet рассчитаны на эксплуатацию в условиях атмосферных воздействий.

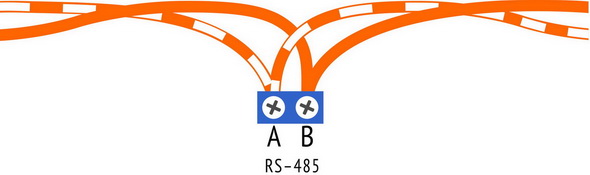

Провода A и B должны принадлежать одной паре кабеля. Например, пара проводов — оранжевый и бело-оранжевый. ▼
2) Не прокладывайте линию связи вдоль силовых линий 220/380 вольт ближе 20 сантиметров. Если уж деваться некуда, то прокладывайте кабелем, имеющим дополнительную защитную оплетку, и заземляйте её, где только возможно. Это важно и является, в том числе, одним из требований электробезопасности. Если приходится пересекать силовые линии, то только под прямым углом. Исполнение этих правил избавит Вас от пропадания связи с некоторыми контроллерами во время работы кондиционера, обогревателя или другого мощного потребителя. Особенно это касается промышленных зданий, где помехи в сети 220 вольт просто зашкаливают в разгар рабочего дня.

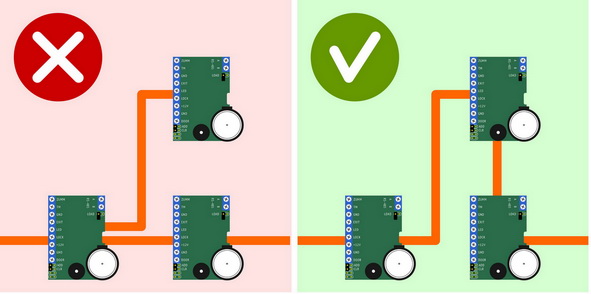

3) В линии недопустимы ответвления. Линия должна следовать от одного контроллера к другому. Всякие «деревья» и «веера» — это опасный путь. Чем делать «ветку» на 2 метра в сторону, лучше все-таки сделать петлю в 4 метра. Петля хоть и вредит связи за счет удлинения линии, но гораздо меньше, чем боковые отводы. Так же следует помнить, что конвертер не обязательно должен быть на конце линии. И если линия получается длиной более 1000 метров или более 40 устройств, следует поискать решения по её разбиению на части, за счёт использования дополнительных конвертеров. ▼
4) На концах линии для подавления эха должен быть включен нагрузочный резистор сопротивлением 120 Ом. На многих устройствах он уже есть, нужно просто установить перемычку «LOAD» для его включения. Если такого резистора на устройстве нет, то он должен идти в комплекте поставки и подключаться к проводам A и B на разъёме.
Для включения:

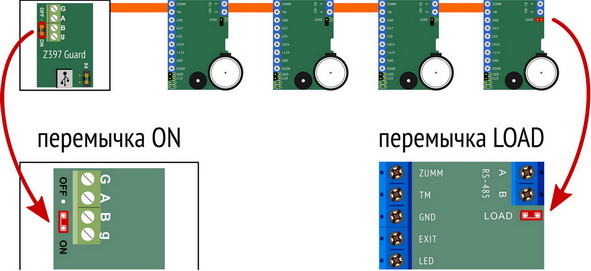

— на конвертере Z-397 Guard , если он расположен в конце линии, установить перемычку в положение «ON». Перемычка расположена рядом с интерфейсной колодкой.
— на конвертере Z-397 WEB, если он расположен в конце линии, установить резистор 120 Ом на клеммы A и B. Резистор идёт в комплекте.
— на контроллере, если он расположен в конце линии, установить перемычку «LOAD».

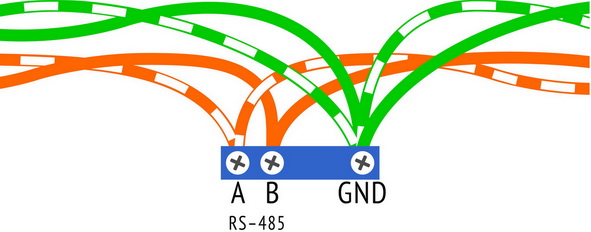

5) Всегда объединяйте земли у всех контроллеров. Это жизненно важно для длинных (более 50 метров) линий и при большом числе устройств (более 5) на линии. Нужно это для выравнивания разности потенциалов, возникающих между источниками питания контроллеров. В случае питания контроллеров от разных фаз сети переменного тока такое подключение может понадобиться и при двух контроллерах в линии. С разницей до 5 вольт контроллер справится сам, а вот разница более 15 вольт уже может вывести его узел связи из строя. Поэтому при прокладке линии рекомендуется использовать две витых пары, одной ведут саму линию связи, а другой, объединив оба провода, соединяют земли, обеспечивая тем самым устойчивую работу линии связи. На конверторе клемма для подключения земли обозначена буквой «G». ▼
6) Для подключения контроллера к компьютеру служат конвертеры Z-397 Guard или Z-397 Web . Расположение конвертора в линии связи не существенно, но все-таки есть простое правило, чем ближе контроллер к конвертеру, тем лучше. При большой длине линии рекомендуется располагать конвертер в середине▼
Однако следование этому правилу не должно приводить к значительному удлинению линии. Так как, чем короче линия связи, тем лучше. Конвертер может располагаться в любом месте линии, не обязательно на конце.
7) Перед монтажом уточните, умеет ли ПО самостоятельно настраивать сетевой адрес контроллерам. Если – нет, то выполните настройку до монтажа – это сэкономит время запуска.
У каждого контроллера в сети должен быть уникальный сетевой адрес.
— Конвертер Z-397 WEB раздаёт адреса автоматически.
— Конвертер Z-397 Guard для этого необходимо на 1-2 минуты перевести в режим «ACCEPT» перемычкой X4. Переставлять перемычку следует при обесточенном конверторе.
Для работы конвертера Z-397 (мод. USB Guard) с ПО «Guard Light» необходимо установить на конвертере перемычку X4 в положение Advanced ▼
Затем необходимо скачать и установить драйверы конвертера.
Схемы подключения сетевых контроллеров в линии RS-485

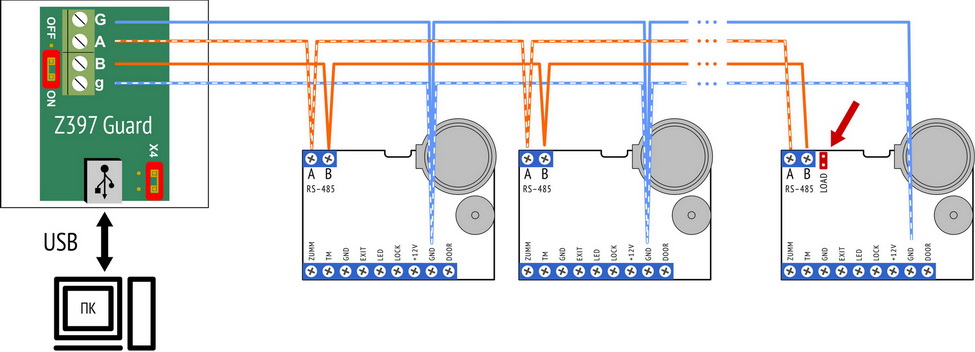

▼c конвертером Z-397 (мод. USB Guard)

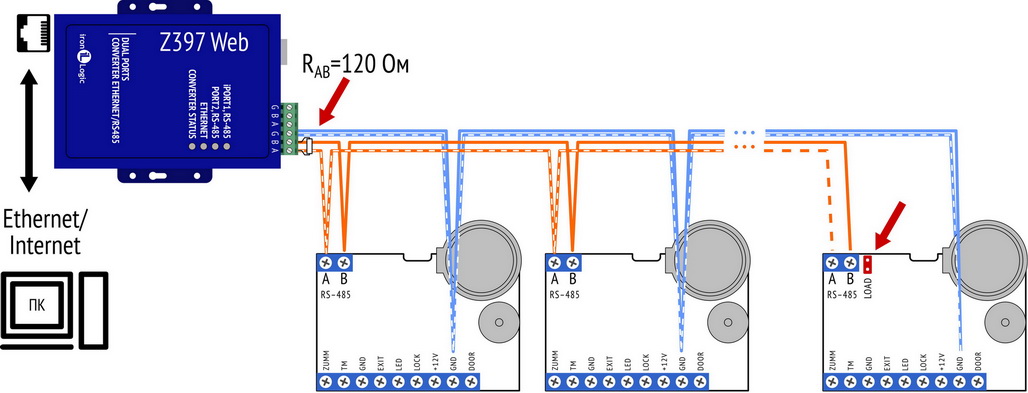

▼c конвертером Z-397 (мод. WEB)
Диагностика конвертеров и контроллеров
Путь прохождения сигнала: ПО => Конвертер => Линия RS485 => Контроллер. ПО должно «увидеть» конвертер. Если конвертер не виден: Конвертер USB. Если драйвера установлены правильно, при подключении появляются USB устройство и COM port с одинаковым названием. Конвертер Ethernet. Проверяем настройки, доступен ли веб интерфейс (обновите прошивку).
За конвертером должны быть «видны» контроллеры. Если контроллеры не видны: Проверяем напряжения при отключенной линии RS-485 на контактах А и В относительно G (GND): Конвертер Z-397 Guard: А + 5,2В и В + 0,1В, перемычка OFF; А + 2,77В и В + 2,7В, перемычка On. Конвертер Z-397 WEB: А + 5,2В и В + 0,1В, резистор 120 Ом не подключен; А + 2,77В и В + 2,7В, резистор 120 Ом подключен. Контроллер. А и В + 2,4 В Если напряжения не соответствуют указанным, устройство нуждается в ремонте, даже если оно все еще работает.
Вернуться к списку новостей
