Пример применения

Пример организации, сборки и наладки: три точки прохода с использованием специальных возможностей конвертора Z-397 Guard.

Основной особенностью представляемой конфигурации является спользование конвертора Z-397 Guard и его специальных режимов работы. Значительно упрощается процесс сборки и наладки монтажной схемы.

Используемое оборудование :
-контроллер Z-5R Net -1шт. (на общий вход +кнопка открывания двери на охране)
-считыватель/контроллер Matrix-II Net - 2шт. ( два помещения- Офис №1,Офис №2)
-считыватель Matrix-II - 4 шт.
-конвертер USB/RS-485 Z-397 Guard - 1шт.
-как пример - программа Guard Commander


конвертер USB/RS-485 Z-397 Guard



Работы, выполняемые до установки ПО.

1.Сборка монтажной схемы, согласно инструкции.
2.Проверка сборки схемы.
Установить конвертор Z-397 Guard в режим “Accept”, подключить его через провод USB к ПК.
В этом режиме выполняется:

  • Автоматическое задание контроллерам сетевых адресов (заводской адрес - "1");
  • При поднесении карточки к считывателям на вход/выход точки прохода, карточка записывается в память контроллера и происходит открытие двери;
  • Если сработали все контроллеры от карточки, значит можно сделать вывод, что схема собрана правильно и работоспособна.


Установка Guard Commander

1. Установить конвертор USB/RS-485 Z-397 Guard
2. Установить ПО Guard Commander

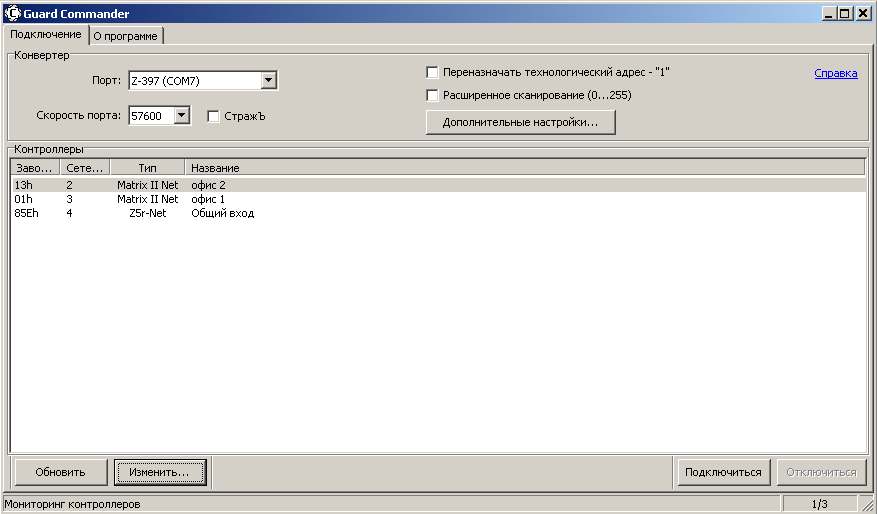

При запуске, программа покажет все контроллеры, которые подключены в сеть с назначенными в режиме "Accept" сетевыми адресами. Далее необходимо идентифицировать, то есть дать название каждому контроллеру – Общий вход, Офис №1, Офис №2…..и т.д.
ПО Guard Commander
Первоначально при создании базы пользователей можно сделать общую базу на контроллере “Общий вход”, далее эту базу можно копировать и корректировать в другие контроллеры сети.
